Control de fabricación

Inventario técnico

Piezas, medidas, cantidades y archivos listos para laminar.

CAD v0.3 · 2026-08-23

8Geometrías verificadas

16Archivos STL + 3MF

9Objetos físicos por kit

v0.3Primera iteración beta

Centro maestro

Raspberry Pi 4 + pantalla + TTGO gateway + energía móvil.

4 geometrías · 5 impresiones

CTR-01

X170,0 mm

Y129,0 mm

Z3,2 mm

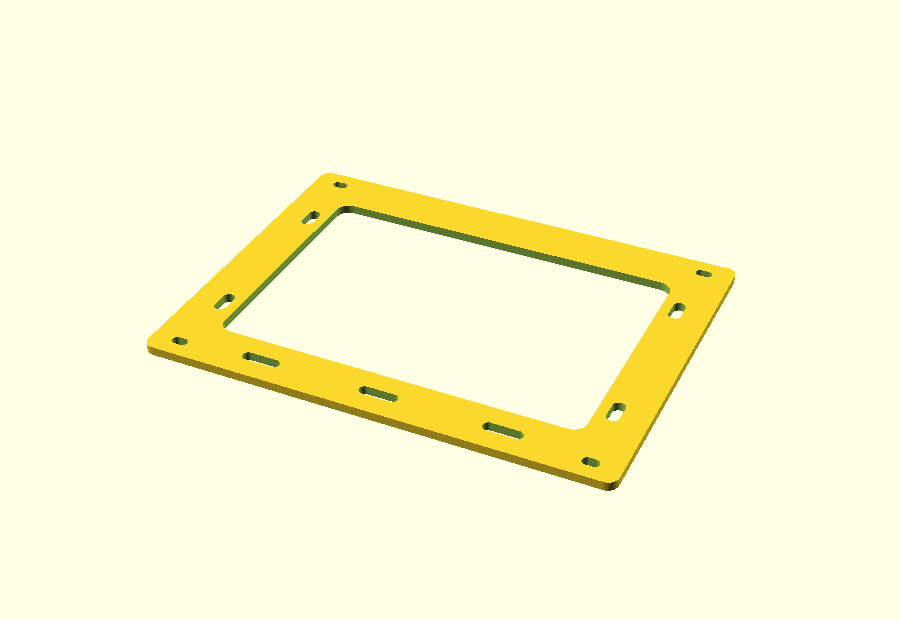

Marco trasero de pantalla

Beta v1

Patrón ranurado para Waveshare 7inch HDMI LCD (C), ventana de ventilación y gestión de cables.

Cantidad1

Patrón148,9 × 114,96

MaterialPETG

SoportesNo

STL 3MF

CTR-02

X54,0 mm

Y46,0 mm

Z16,0 mm

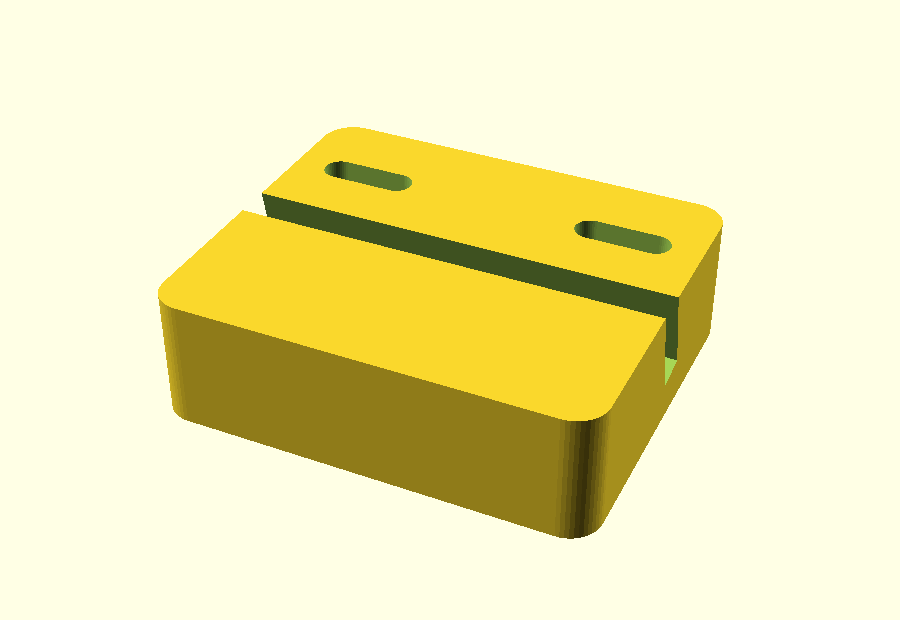

Pie inclinado

CAD listo

Canal a 12° para el marco. Se imprimen dos unidades y pueden asegurarse con bridas.

Cantidad2

Canal4,4 mm

MaterialPETG

SoportesNo

STL 3MF

CTR-03

X168,0 mm

Y76,0 mm

Z10,65 mm

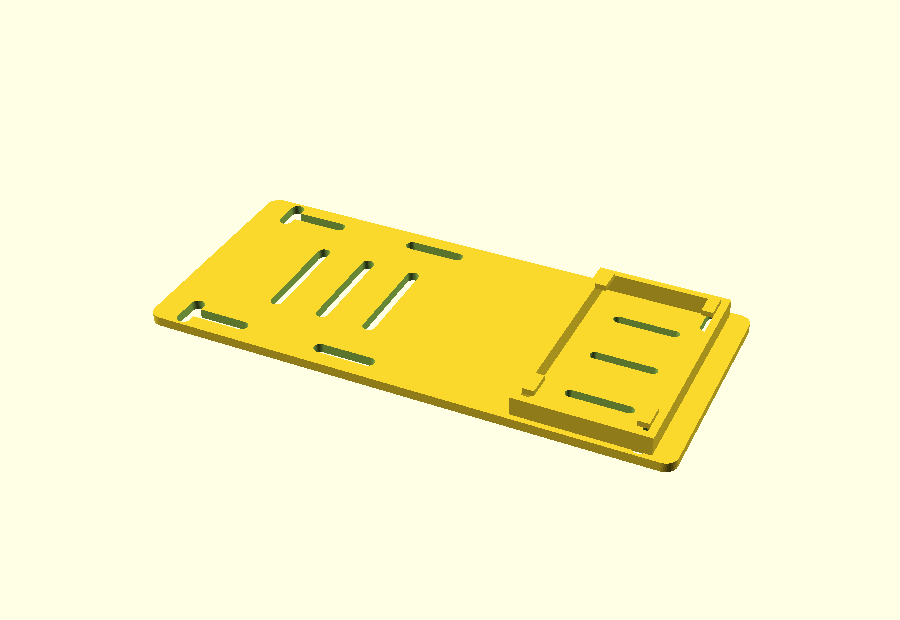

Bandeja Pi + TTGO

CAD listo

Sujeta la carcasa de la Raspberry con correas e integra un dock ventilado para el TTGO maestro.

Cantidad1

Fijación Pi2 correas

GatewayTTGO V1.6.1

SoportesNo

STL 3MF

CTR-04

X161,2 mm

Y72,2 mm

Z7,0 mm

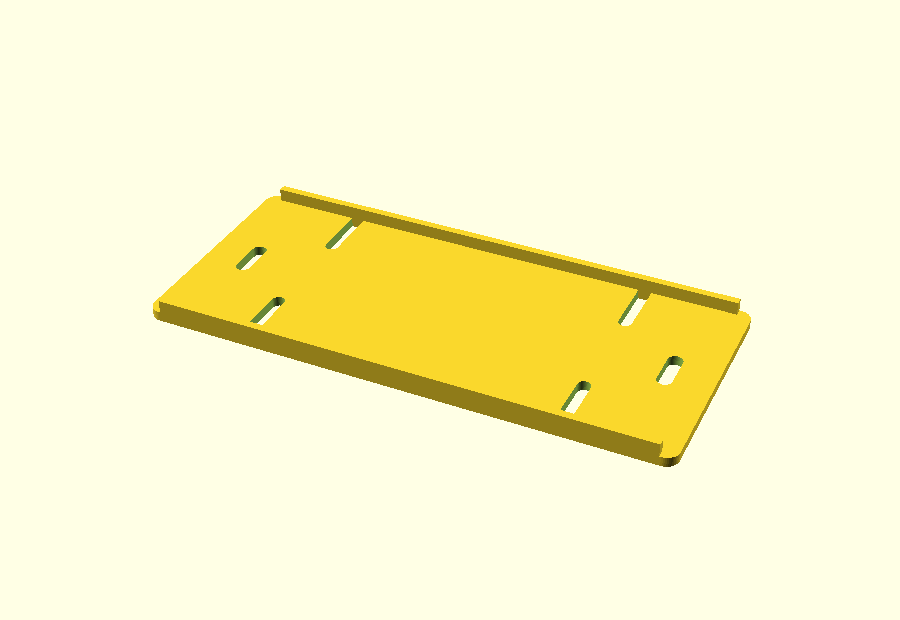

Cuna power bank

Beta v1

Rieles abiertos para Baseus Adaman 65 W / 20 Ah; conserva puertos y usa dos correas.

Cantidad1

Banco objetivo154 × 65 × 27

Correa≤ 20 mm

SoportesNo

STL 3MF

Nodo de campo

Prototipo abierto para demo y bandeja protegida para despliegue.

4 geometrías · 4 impresiones

NOD-01

X106,0 mm

Y75,0 mm

Z5,0 mm

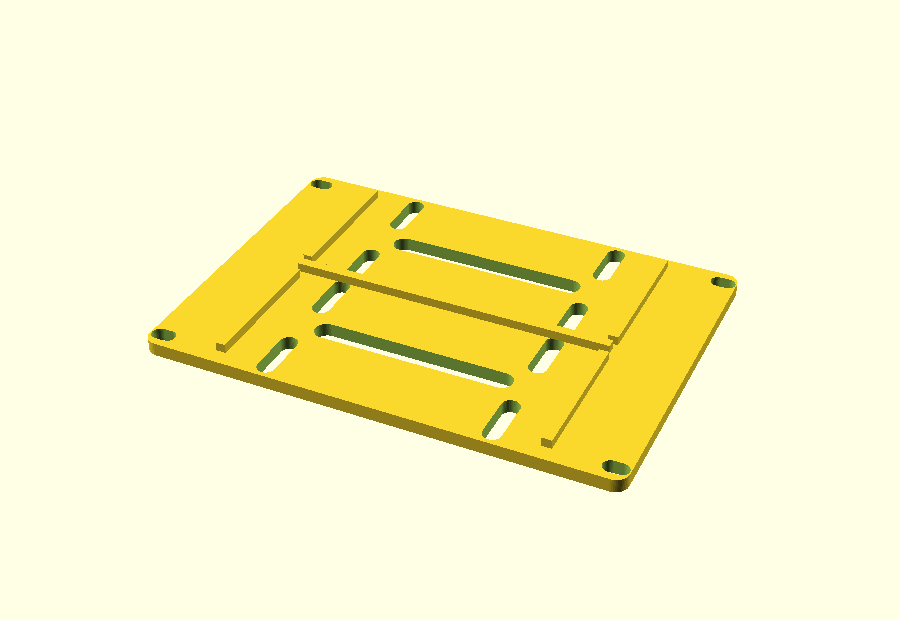

Bandeja interna IP68

CAD listo

Organiza TTGO y batería en lados separados dentro de Hammond 1554F2GYCL.

Cantidad1

InsertosM3 · 100 × 68

Caja119 × 89 × 61

SoportesNo

STL 3MF

NOD-02

X72,2 mm

Y42,2 mm

Z20,5 mm

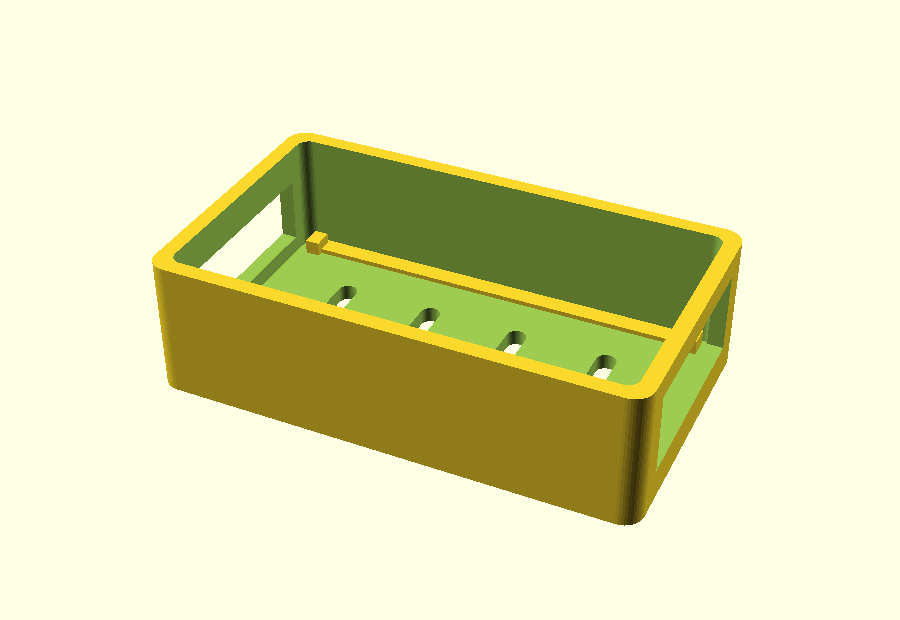

Base TTGO · demo

CAD listo

Rieles, ventilación y ventanas amplias. Es una pieza interior, no una carcasa impermeable.

Cantidad1

Holgura0,7 mm/lado

Pared2,4 mm

SoportesNo

STL 3MF

NOD-03

X72,2 mm

Y42,2 mm

Z4,0 mm

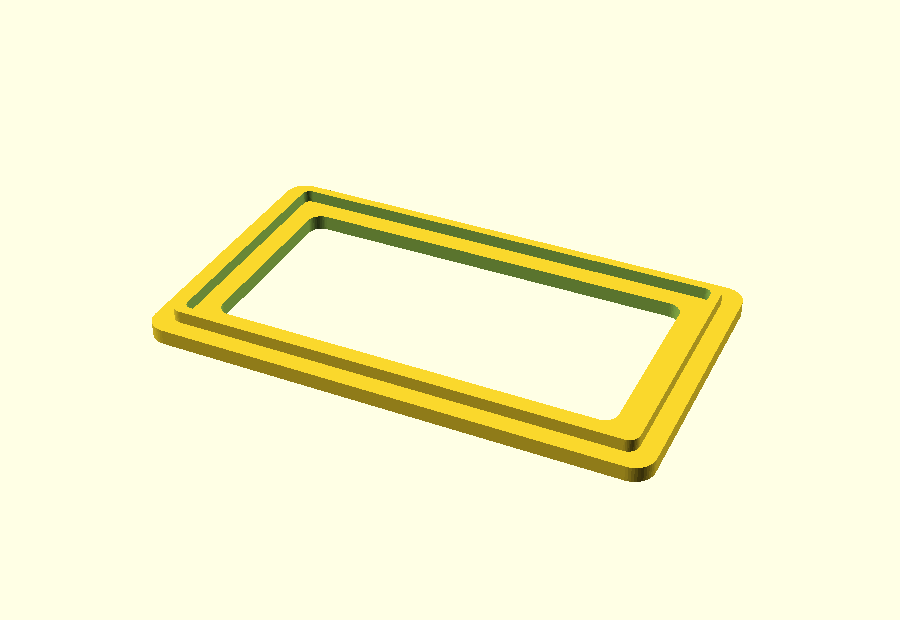

Tapa abierta · demo

CAD listo

Mantiene OLED y botones visibles. Prioriza acceso durante desarrollo, no sellado.

Cantidad1

Labio1,95 mm

MaterialPETG

SoportesNo

STL 3MF

NOD-04

X94,0 mm

Y58,0 mm

Z3,0 mm

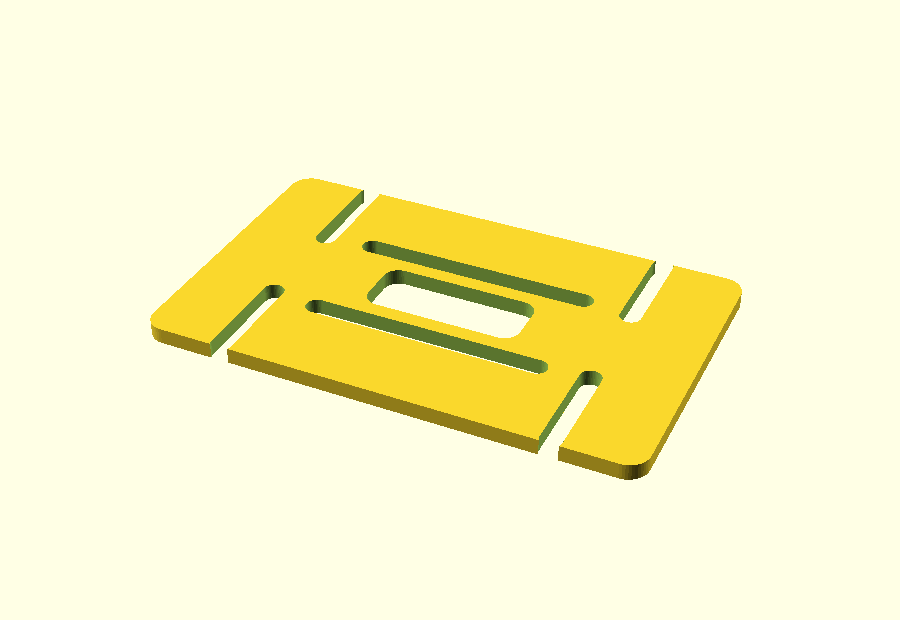

Placa de batería · demo

CAD listo

Montaje universal por velcro para validar energía sin encerrar ni comprimir el pack.

Cantidad1

Correa≤ 20 mm

MaterialPETG

SoportesNo

STL 3MF

Componentes no imprimibles

Referencias elegidas para que el conjunto sea reproducible.

Ver compra detallada

Equipo	Componente	Especificación	Estado
Centro	Pantalla	Waveshare 7inch HDMI LCD (C), candidata visual	REFERENCIA BETA
Centro	Protección / térmica	Carcasa RPi4 + ventilador oficiales	SELECCIONADO
Centro	Energía	Baseus Adaman 65 W, 20 Ah, USB-C 5 V/3 A	SELECCIONADO
Nodo	Caja	Hammond 1554F2GYCL, policarbonato IP68	SELECCIONADO
Nodo	Batería	1S protegida, 2.000 o 4.400 mAh	2 OPCIONES
Nodo	Pasamuros	Amphenol 095-902-569-006, SMA IP67, RG-316	SELECCIONADO

Estado del prototipo

Resumen de fabricación y próxima iteración.

Base técnica completa

El sistema ya reúne piezas, referencias, cotas, cableado y criterios de sustitución. Las ocho mallas pasan validación geométrica.

8 geometrías verificadas.
STL y 3MF listos para laminar.
Componentes y medidas documentados.

Validación física v1

La siguiente iteración concentra las comprobaciones de integración con el hardware real.

Ajuste de pantalla y componentes.
Autonomía y temperatura del conjunto.
Radio y sellado con la caja cerrada.
